Rulman Nedir?

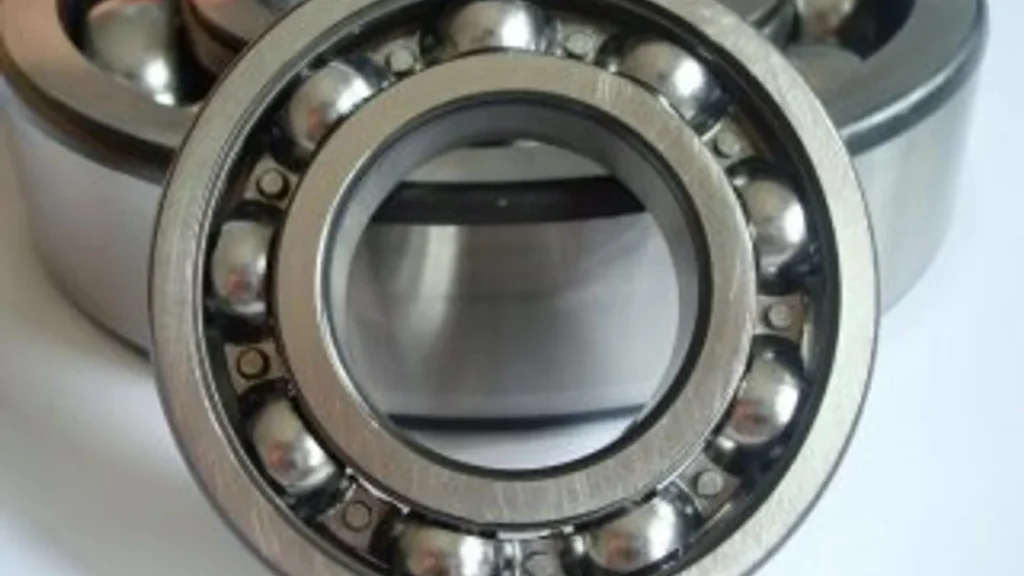

Rulman, mekanik sistemlerde hareketli parçalar arasındaki sürtünmeyi azaltmak ve yük taşımak için kullanılan bir makine elemanıdır. Genellikle iki yüzey arasında dönen veya doğrusal hareket eden parçaların sorunsuz bir şekilde çalışmasını sağlar. Rulmanlar, iç ve dış halkalar, yuvarlanma elemanları (bilye veya makara) ve bu elemanları sabit tutan kafes gibi parçalardan oluşur.

Bu parçalar bir araya gelerek dönen hareketi minimum sürtünme ile iletir. Bu özellikleri sayesinde rulmanlar, makinelerde enerji kaybını en aza indirir, aşınmayı azaltır ve sistemin ömrünü uzatır. Rulmanlar, otomotiv, sanayi, elektrikli aletler, havacılık ve daha birçok alanda yaygın olarak kullanılmaktadır.

Rulman Ölçüsü Bulmada Kullanılan Temel Kavramlar

Rulman ölçüsü belirlemek, doğru rulman seçimi ve makine sistemlerinin verimli çalışması açısından kritik bir öneme sahiptir. Rulmanların ölçülmesinde dikkat edilmesi gereken bazı temel kavramlar vardır. Bu kavramlar, rulmanın boyutlarını anlamamızı sağlar ve doğru ölçüm yapılmasına olanak tanır.

1. İç Çap (İD)
   Rulmanın iç çapı, rulmanın iç halkasının çapını ifade eder. Bu ölçü, rulmanın takılacağı milin çapına uygun olmalıdır. İç çap ölçüsü genellikle milimetre cinsinden ifade edilir ve doğru ölçüm, rulmanın mil üzerinde sıkı ama uyumlu bir şekilde oturmasını sağlar.
2. Dış Çap (D)
   Rulmanın dış çapı, rulmanın dış halkasının çapını ifade eder. Dış çap ölçüsü, rulmanın monte edileceği yatak yuvasına uygun olmalıdır. Yanlış bir dış çap ölçüsü, rulmanın düzgün monte edilememesine ve performans kaybına yol açabilir.
3. Genişlik (W)
   Rulmanın genişliği, rulmanın toplam kalınlığını belirtir. Genişlik ölçüsü, rulmanın kullanılacağı mekanik sistemin tasarımına uygun olmalıdır. Dar veya geniş bir rulman seçimi, mekanizmanın stabilitesini etkileyebilir.
4. Rulman Kodları ve Standartları
   Rulmanların ölçüleri, genellikle üreticiler tarafından belirlenen standart kodlarla ifade edilir. Bu kodlar, rulmanın iç çap, dış çap ve genişlik gibi ölçülerini hızlı bir şekilde belirlemenizi sağlar. Örneğin, “6204” kodlu bir rulman, standart ölçülerde bir rulmanı ifade eder.
5. Tolerans ve Hassasiyet
   Rulman ölçüsü bulurken tolerans ve hassasiyet de önemli bir kavramdır. Rulmanların ölçüleri, üretim sırasında belirli toleranslarla üretilir. Bu tolerans aralıkları, rulmanın yüksek hızlarda ve ağır yüklerde doğru bir şekilde çalışmasını sağlar. Özellikle hassas sistemlerde kullanılan rulmanlar, daha düşük tolerans seviyelerine sahiptir.
6. Ölçüm Araçları
   Rulman ölçüsü belirlemek için kullanılan araçlar da bu sürecin bir parçasıdır. Genellikle kumpas, cetvel veya mikrometre gibi hassas ölçüm cihazları tercih edilir. Bu araçlar, iç çap, dış çap ve genişlik ölçümlerini doğru bir şekilde almanızı sağlar.

Rulman ölçüsü bulmada kullanılan temel kavramlar, doğru rulman seçimi için kritik bir rol oynar. İç çap, dış çap, genişlik, tolerans ve kodlama gibi parametrelerin doğru bir şekilde anlaşılması ve ölçülmesi, mekanik sistemlerin uzun ömürlü ve verimli çalışmasını sağlar. Doğru ölçüm araçlarının kullanımı ve üretici standartlarına dikkat edilmesi, ölçüm sürecinin başarısını artıracaktır.

Standart Rulman Ölçüleri ve Katalog Kullanımı

Rulmanlar, endüstriyel standartlara uygun olarak belirli ölçü ve tiplerde üretilir. Bu standartlar, rulmanların evrensel olarak tanınmasını, seçilmesini ve kullanılmasını kolaylaştırır. Standart rulman ölçüleri, iç çap, dış çap ve genişlik gibi temel ölçüleri kapsar ve genellikle rulman kataloglarında detaylı bir şekilde yer alır. Kataloglar, doğru rulman seçimi için rehberlik eder ve tasarım sürecini hızlandırır.

1. Standart Rulman Ölçüleri

Rulmanların ölçüleri, uluslararası standartlar tarafından belirlenir. Bu standartlar, genellikle ISO (Uluslararası Standardizasyon Örgütü) veya DIN (Alman Standartları Enstitüsü) gibi organizasyonlar tarafından tanımlanır.

Temel Ölçüler:

• İç Çap (İD): Mil çapına uyacak şekilde tasarlanır. Genellikle 10 mm’den 500 mm’ye kadar değişen standart ölçülerde bulunur.
• Dış Çap (D): Yatak yuvasına uyumlu olacak şekilde üretilir. İç çapla orantılı olarak artar.
• Genişlik (W): Rulmanın toplam kalınlığını ifade eder ve uygulamaya göre değişir.

Örnek:
Bir rulman için verilen “6204” kodu, şu şekilde açıklanabilir:

• 62: Rulmanın serisini belirtir (genel amaçlı bilyalı rulmanlar).
• 04: İç çapı ifade eder (kod numarası 04 olduğunda iç çap 20 mm’dir).

2. Rulman Katalogları

Rulman katalogları, üreticiler tarafından sağlanan, rulman türlerini, ölçülerini ve teknik özelliklerini içeren detaylı dokümanlardır. Kataloglar, doğru rulman seçimi ve ölçülerin hızlı bir şekilde belirlenmesi için vazgeçilmez bir kaynaktır.

Katalogların İçeriği:

• Boyut Tablosu: İç çap, dış çap ve genişlik ölçüleri ile uyumlu rulman tipleri listelenir.
• Teknik Özellikler: Yük kapasitesi, dönme hızı, malzeme türü ve tolerans değerleri gibi bilgiler yer alır.
• Uygulama Alanları: Rulmanın kullanılabileceği sektörler ve uygulama tipleri belirtilir.
• Montaj ve Bakım Bilgileri: Rulmanların doğru bir şekilde monte edilmesi ve bakım süreçleri hakkında bilgiler sunulur.

3. Katalog Kullanımında Adımlar

Bir rulman katalogunu kullanarak doğru rulman seçimi yapmak için şu adımları takip edebilirsiniz:

1. İhtiyaç Belirleme:
   • Rulmanın kullanılacağı sistemin iç çap, dış çap ve genişlik gereksinimlerini belirleyin.
   • Rulmanın taşıması gereken yük kapasitesini ve dönme hızını göz önünde bulundurun.
2. Katalog Tarama:
   • İlgili rulman türünü ve serisini seçmek için katalogdaki boyut tablosunu inceleyin.
   • Seçiminizi, sisteminizin ihtiyaçlarına en uygun ölçü ve kapasiteye göre daraltın.
3. Kod Analizi:
   • Rulman kodlarını anlayarak ölçü ve tip hakkında bilgi edinin. Katalogdaki kod açıklama tablolarından faydalanabilirsiniz.
4. Üretici Önerileri:
   • Katalogdaki teknik bilgiler bölümünde, üreticinin rulman kullanımıyla ilgili önerilerini dikkate alın. Bu, rulmanın ömrünü uzatır ve performansı artırır.

4. Standart Rulmanların Avantajları

• Kolay Erişim: Standart ölçülerdeki rulmanlar, dünya çapında kolayca temin edilebilir.
• Uyumluluk: Uluslararası standartlar sayesinde farklı üreticilerin rulmanları birbiriyle uyumludur.
• Hızlı Seçim: Kataloglar sayesinde ihtiyaç duyulan rulman kısa sürede seçilebilir.
• Düşük Maliyet: Standart üretim rulmanlar, özelleştirilmiş rulmanlara göre daha ekonomiktir.

Standart rulman ölçüleri ve kataloglar, rulman seçimini kolaylaştıran ve sistem tasarımında rehberlik eden önemli araçlardır. İç çap, dış çap ve genişlik gibi ölçülerin yanı sıra rulman kodlarının doğru bir şekilde anlaşılması, ihtiyaç duyulan rulmanın hızlı ve doğru bir şekilde seçilmesini sağlar. Bu nedenle, katalogları etkili bir şekilde kullanmak, zaman ve maliyet tasarrufu sağlar.

Rulman Ölçüsü Belirlerken Dikkat Edilmesi Gerekenler

Rulman ölçüsünü belirlemek, mekanik sistemlerin verimli çalışması ve uzun ömürlü olması açısından büyük önem taşır. Bu süreçte ilk olarak rulmanın kullanılacağı sistemin ihtiyaçları göz önünde bulundurulmalıdır. Rulmanın taşıyacağı yük miktarı, yükün yönü ve dönme hızı gibi faktörler, uygun ölçüde bir rulman seçmek için temel kriterlerdir. Yük kapasitesine uygun olmayan bir rulman, kısa sürede aşınabilir veya arızalanabilir.

Rulmanın iç çapı, sistemdeki mil çapıyla tam uyumlu olmalıdır. Milin rahat bir şekilde rulmana oturması, performansı doğrudan etkiler. Benzer şekilde, rulmanın dış çapı da yatak yuvasıyla uyumlu olmalıdır. Aksi takdirde, montaj sırasında sorunlar yaşanabilir ve sistemin çalışma verimliliği düşebilir. Genişlik ölçüsü de dikkate alınması gereken bir diğer faktördür. Fazla geniş rulmanlar hareket alanını daraltabilirken, dar rulmanlar ise yetersiz yük kapasitesine neden olabilir.

Rulmanın kullanılacağı ortam koşulları da ölçü seçiminde belirleyici bir rol oynar. Örneğin, aşırı sıcak, nemli veya tozlu bir ortamda çalışacak rulmanlar için hem doğru ölçülerde hem de uygun malzemede seçim yapılması gerekir. Ayrıca rulman tipleri ve serileri, farklı uygulama ihtiyaçlarını karşılayacak şekilde tasarlandığından, doğru tipin seçilmesi de önemlidir. Bilyalı rulmanlar genel amaçlı kullanıma uygunken, makaralı rulmanlar ağır yükler için idealdir.
